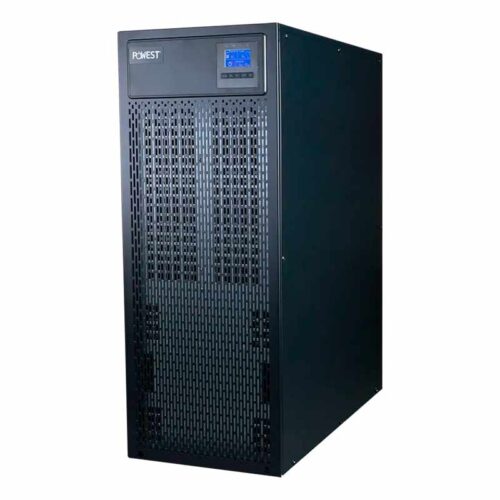

UPS ON LINE 10 KVA Ref. POWEST 10 KVA

Descripción

POWEST 10 KVA

Su diseño compacto y de fácil instalación hace del UPS POWEST la solución ideal para centros de datos pequeños, centros comerciales, bancos, oficinas y aplicaciones que requieren alta densidad de potencia; equipadas con tecnología On-line de doble conversión, control DSP, transformador de aislamiento a
la salida de fábrica y alto factor de potencia a la entrada y salida, en un único armario.

Con un excelente rendimiento en cada condición de funcionamiento (incluso a carga parcial) proporcionando grandes beneficios al usuario. Gracias a todas las características mencionadas hacen que dentro de su categoría POWEST sea el sistema UPS más sencillo de implementar, administrar y mantener. Si se necesita capacidad adicional o redundancia, es posible instalar hasta 3 equipos en paralelo.



ESPECIFICACIONES TÉCNICAS

– Capacidad 10 KVA
– Tipo de UPS: Tecnología On Line de doble conversión
– Tecnología del inversor Tecnología PWM de alta frecuencia con IGBT
– Tipo de Control: Microprocesador DSP

ENTRADA

– Topología de entrada: Bifásica
– Voltaje nominal de entrada: 220VAC
– Cantidad de hilos: 3 (2 Fases +GND)
– Conexión: Bornera
– Tecnología del Rectificador: Rectificador con IGBT
– Voltaje permitido por el rectificador: 220VAC -27% +25% (160~275VAC)
– Rango de frecuencia de entrada sincronizado con la red: 40 Hz – 70Hz
– Factor de potencia de entrada: >0,99
– Limitación de corriente de entrada: 150% sistema inversor 200% bypass
– Distorsión armónica de corriente: <5%THDI
– Filtros: EMI/RFI

SALIDA

– Topología de salida: Bifásica
– Voltaje nominal de salida: 120VAC / 208VAC / 220VAC /230VAC /240VAC
– Factor de potencia de Salida: 1
– Potencia 10KW
– Tipo de onda de salida: Senusoidal pura
– Otros voltajes de salida configurables: 110VAC×2/115VAC×2/120VAC×2
– Tiempo de trasferencia: 0 ms
– Cantidad de hilos: 4(dos Fases +Neutro+GND)
– Conexión: Bornera
– Regulación de voltaje: +/-2%
– Distorsión armónica de salida:
* THDV<2% full carga lineal
* THDV<8% full carga no lineal
– Factor de cresta: 3:1
– Frecuencia nominal de salida: 50Hz/60Hz
– Regulación de frecuencia: +/-0,1Hz @ modo bateria
– Transformador de Aislamiento: Original de fabrica Interno
– Rango de Frecuencia: Sincronización con línea de ± 10% de la frecuencia nominal
– Capacidad de sobrecarga:
*  100-105% : ninguna alarma
*  105-125% : la carga se transfiere al modo Bypass después de 10 minutos
*  125-150% : la carga se transfiere al modo Bypass después de 30s
*  > 150% : la carga se transfiere al modo Bypass después de 500ms
– Eficiencia total:
* Modo linea > 92%
* Modo Bat > 88%
* Modo ECO > 93%

BYPASS AUTOMÁTICO INTERNO

– Tecnología del Bypass; Bypass de estado sólido
– Máximo tiempo de transferencia: < ¼ de ciclo.-* Voltajes aceptables en bypass: 208VAC -15% +27% (176~264VAC)
– Operación: Con retransferencia automática.

BATERÍAS

– Tipo de baterías Batería sellada libres de mantenimiento.
– Referencia y numero de Baterías: 192VDC / 16 x 12VDC 9Ah)
– Tiempo de respaldo incluido*: 5 min
– Tiempo máximo de recarga; 5 horas al 90%
– Tecnología del Cargador: Cargador regulado con limitación de Corriente

     *La autonomía con carga No lineal al 80% de la capacidad Nominal del equipo.

AMBIENTALES

– Ruido audible: <55 dBA @1m
– Humedad relativa: De 0 a 95% sin condensación
– Temperatura ambiente de operación: De 0°C a 40°C.
– Dimensiones (alto x ancho x profundo) 805.5 * 300 * 633.2mm
– Peso Kg. 123.8

GENERAL

– Display LCD
*   Display LCD todos los parámetros
*   Menú principal y Submenú: Pantalla resumen con estado de batería, estado de la carga, estado de operación, información de voltaje (entrada / salida) y frecuencia. Tiempo de autonomía, temperatura e historial de eventos, entre otros.
– Indicadores LED: Modos de operación: normal, batería, bypass, falla
– Bypass manual: Bypass manual para mantenimiento sin desconexión de la carga.
– Opcional numero de equipo redundantes en paralelo: Conexión en paralelo hasta 3 unidades
– Puertos de comunicación: RS232 / USB / Contacto Seco (1 entrada / 1 Salida)
– Opcional SNMP: Administración de energía desde el administrador SNMP y el navegador web
– Software: Wimpower software Windows XP, Windows , Linux
– Gabinete: Tipo Torre (indoor) NEMA Tipo 2 / IP 20
– Protecciones: Switch EPO apagado de emergencia / Breaker
– Conexión Banco externo: ANEN-SA30
– Certificaciones: RETIE, UL1778, IEC/EN 62040-2: Cat. C3, IEC/EN 62040-3
